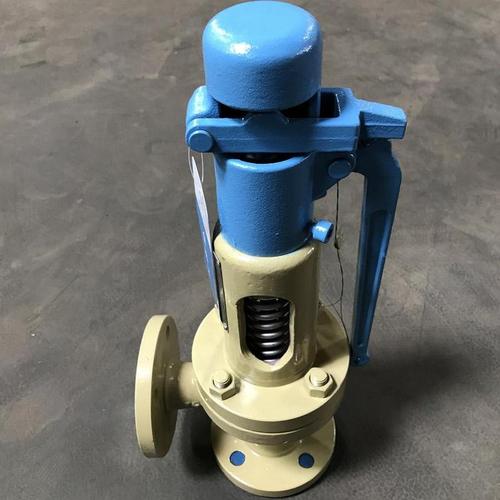

轩毅阀门 A47H 带扳手弹簧微启式安全阀 结构原理、性能特点与应用指南

在工业管道与压力容器系统中，安全阀是保障设备安全运行、防止超压事故的关键泄压装置。轩毅阀门作为国内知名的阀门制造企业，其生产的 A47H 带扳手弹簧微启式安全阀凭借稳定的性能和可靠的结构，广泛应用于蒸汽、水、空气等非腐蚀性介质的压力系统。本文将对该阀门的型号含义、结构原理、技术特点及使用注意事项进行详细介绍。

一、型号编制含义解析

根据阀门型号编制标准，A47H 各代号含义如下：

• A：代表安全阀（AnQuanFa）；
• 4：连接形式为法兰连接；
• 7：结构形式为弹簧微启式，且带扳手（提升机构）；
• H：阀座密封面材料为合金钢（Cr13系不锈钢），耐冲刷、耐磨损；
• 后缀通常标注公称压力与公称通径，例如 A47H-16C-DN50。

常见的 A47H 安全阀公称压力范围为 PN1.6～PN6.4 MPa，公称通径 DN15～DN200，适用温度根据材质不同可达 350℃ 甚至更高。

二、结构特点与工作原理

A47H 安全阀主要由阀体、阀座、阀瓣、弹簧、阀杆、调整螺杆、阀盖及提升扳手等部件组成。其核心特征如下：

1. 弹簧微启式结构
所谓“微启式”，是指阀门开启高度较小，一般为阀座喉径的 1/20～1/40。其优点是结构紧凑、排量适中、回座压差小、密封性能好，特别适用于液体或小排量气体介质。

2. 带扳手提升机构
扳手用于手动检查阀瓣动作是否灵活。在设备运行前或定期检验时，操作人员可通过扳手将阀瓣抬起，检查介质是否顺利排出，确认安全阀未被卡阻或粘接，确保超压时能正常起跳。

3. 弹簧加载与可调压
通过旋转阀盖上的调整螺杆，改变弹簧预紧力，即可整定安全阀的开启压力。整定后需用锁紧螺母固定并加铅封，防止随意变动。

4. 反冲盘与调节圈
阀瓣上通常带有反冲盘结构，配合阀座上的调节圈，可调节阀门的开启高度、排放量和回座压力，使阀门在规定的压差范围内稳定启闭。

工作原理图示：当系统压力低于整定压力时，弹簧力压紧阀瓣，阀门密封；当压力升高至整定压力时，介质作用在阀瓣上的力克服弹簧力，阀瓣抬起，介质排出；压力降至回座压力时，阀瓣重新压紧阀座，系统恢复正常密封。

三、主要性能优势

• 密封可靠：阀瓣与阀座采用合金钢堆焊，配合精密研磨，密封等级可达标准要求。
• 动作灵敏：弹簧经优化设计，滞后小，起跳与回座准确。
• 维护方便：带扳手设计便于在线手动检测，无需拆卸即可验证灵活性。
• 适用广泛：可适用于蒸汽、热水、空气、水等非腐蚀性介质，广泛应用于锅炉、压力容器、管道系统。
• 安全合规：产品设计制造符合 GB/T 12243、TSG ZF001 等标准要求。

四、安装与使用注意事项

1. 安装位置应垂直向上，阀帽朝上，保证阀杆运动灵活。
2. 进口管道应畅通，避免阻力过大影响排放；出口管道应接至安全区域，并考虑背压影响。
3. 整定压力应由专业人员调整并铅封，不得随意更改。
4. 定期手动扳动扳手，检查阀门是否卡涩；建议每年至少校验一次。
5. 若发现泄漏、起跳压力异常或回座压力过低，应及时检修或更换。

五、典型应用场景

轩毅 A47H 安全阀常用于：

• 蒸汽锅炉及蒸汽管道；
• 热水系统、换热站；
• 空气压缩机及储气罐；
• 压力容器、反应釜；
• 中央空调水系统及消防稳压系统。

六、

轩毅阀门 A47H 带扳手弹簧微启式安全阀以其结构成熟、可靠性高、维护便捷等特点，成为中低压蒸汽与热水系统中常用的安全保护装置。正确选型、规范安装并定期校验，是发挥其保护功能的重要前提。如需在腐蚀性介质或更高压力等级场合使用，应根据实际情况选择相应材质与结构形式，必要时可与厂家技术部门沟通定制方案。
